Planung

EMV-gerechte Blitzschutzsysteme mit Festlegung der Störgrößen und der erforderlichen Schutzmaßnahmen.

Planung auf Grundlage der Risikoanalyse

Zum Schutz von Menschen, Tieren und Sachen planen wir EMV-gerechte Blitzschutzsysteme auf Grundlage des Risikomanagements nach der Normenreihe DIN EN IEC 62305. Ob Schutzmaßnahmen benötigt werden und in welchem Umfang, ermitteln wir bereits in der ersten Planungsphase bzw. bei der Erstberatung.

Nach Durchführung der Risikoanalyse planen wir das individuelle Blitzschutzsystem unter Berücksichtigung der geltenden Normen, Richtlinien und Vorschriften.

Was wir planen

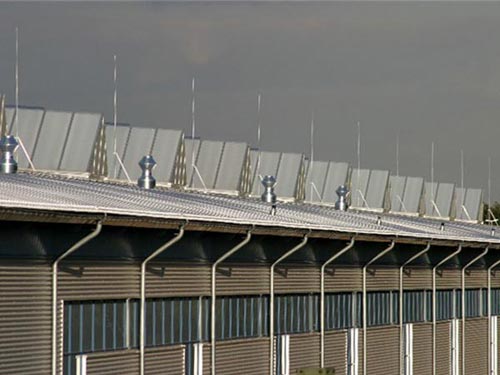

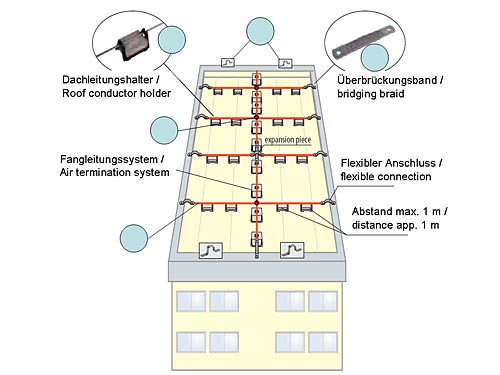

Schutz der baulichen Anlage

Maßnahmen gegen physikalische Schäden und zum Schutz von Personen bei direkten Blitzeinschlägen in die bauliche Anlage nach DIN EN IEC 62305-3 – mit Fangeinrichtungen, Ableitungen und Erdungsanlage.

Schutz elektrischer und elektronischer Systeme

Schutzmaßnahmen gegen den elektromagnetischen Blitzimpuls nach DIN EN IEC 62305-4 zur Verringerung des Ausfallrisikos elektrischer und elektronischer Systeme in der baulichen Anlage.

Planungsleistungen

Planung des Blitzschutzes nach DIN EN IEC 62305-3 und -4
Planung von Erdungsanlagen sowie Schutz-, Funktions- und Potentialausgleich
3D-Blitzkugelverfahren
Risikoanalyse nach DIN EN IEC 62305-2
EMV-Planung

Beispiele aus der 3D-Planung

Fangeinrichtungen werden im 3D-Modell mit dem Blitzkugelverfahren geplant und nachgewiesen – hier für eine Industrieanlage mit Blitzschutzklasse II (Blitzkugelradius 30 m).

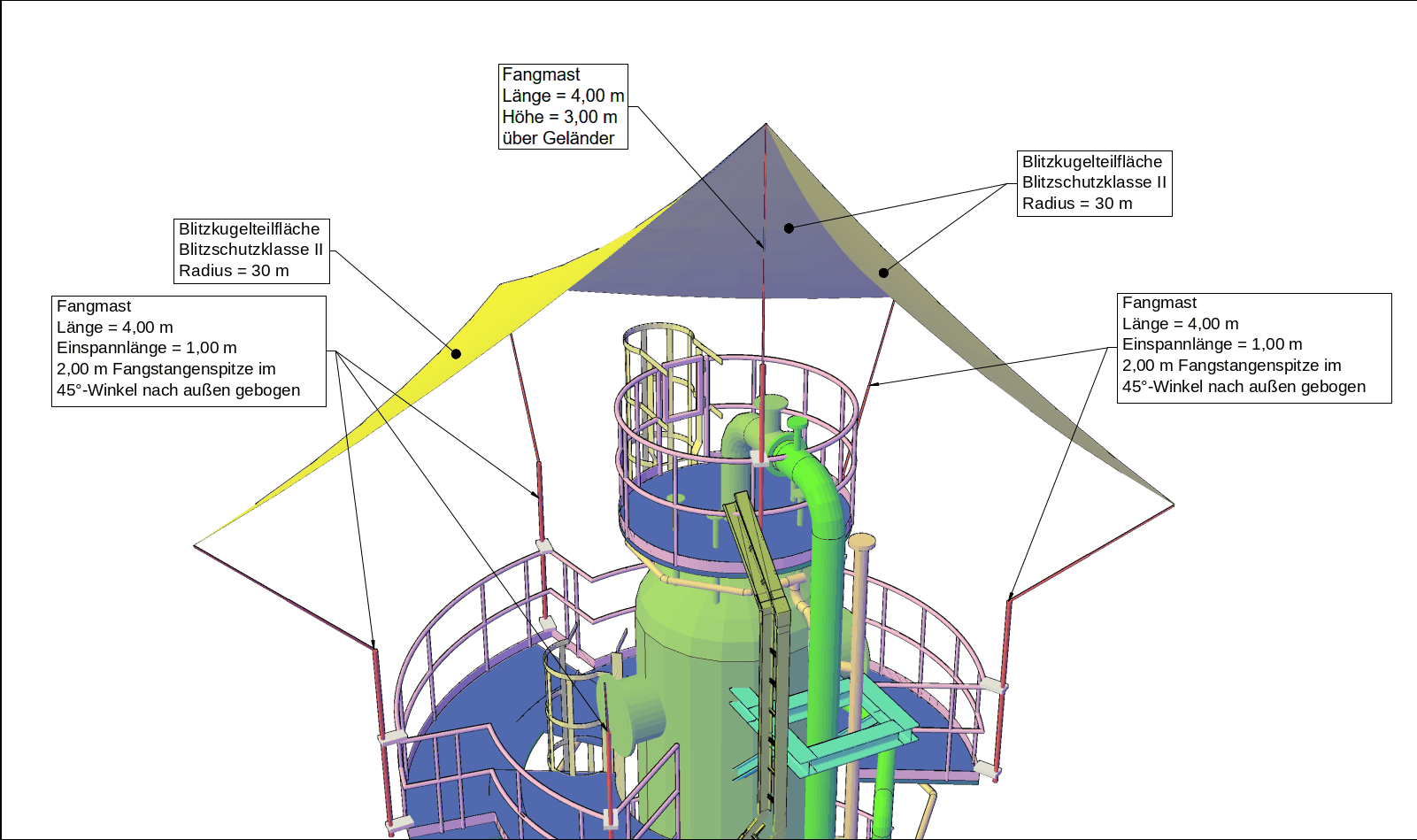

3D-Modell eines Kolonnenkopfs mit Fangmasten und Blitzkugelteilflächen, Blitzschutzklasse II, Radius 30 m — Fangmasten am Kolonnenkopf

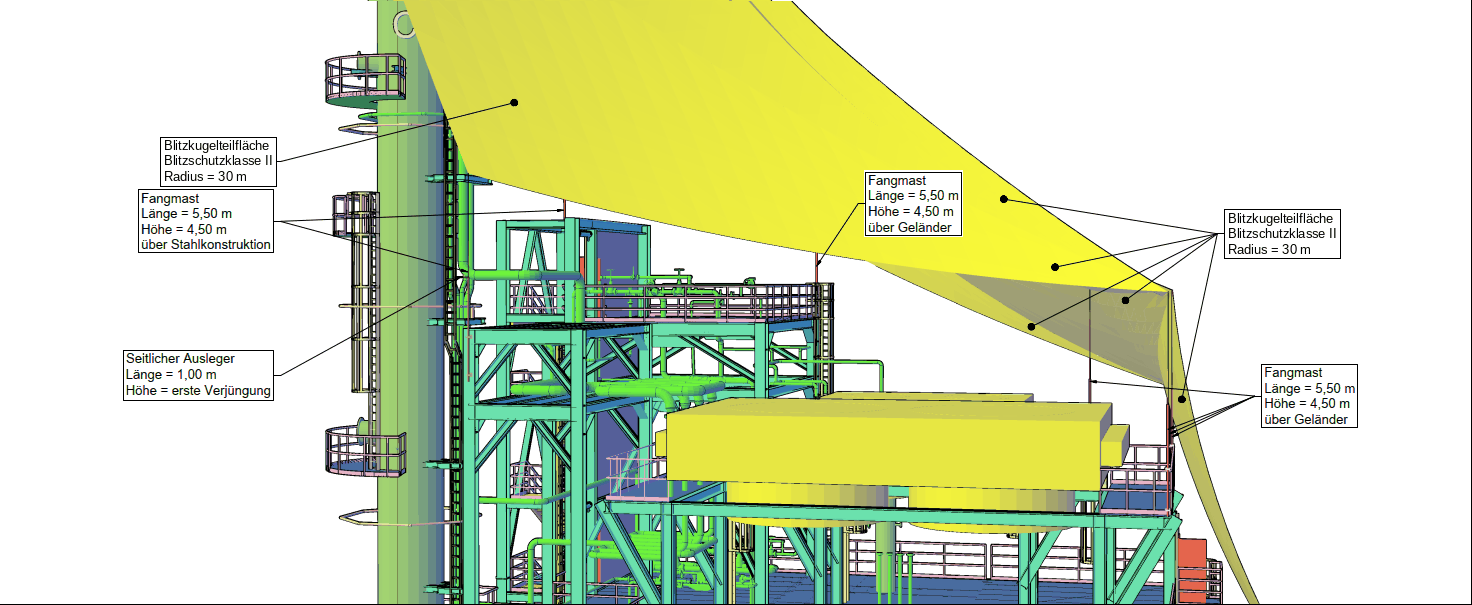

3D-Modell einer Industrieanlage mit Fangmasten über Stahlkonstruktion und Geländer, seitlichem Ausleger und Blitzkugelteilflächen — Fangmasten über Stahlkonstruktion und Geländer

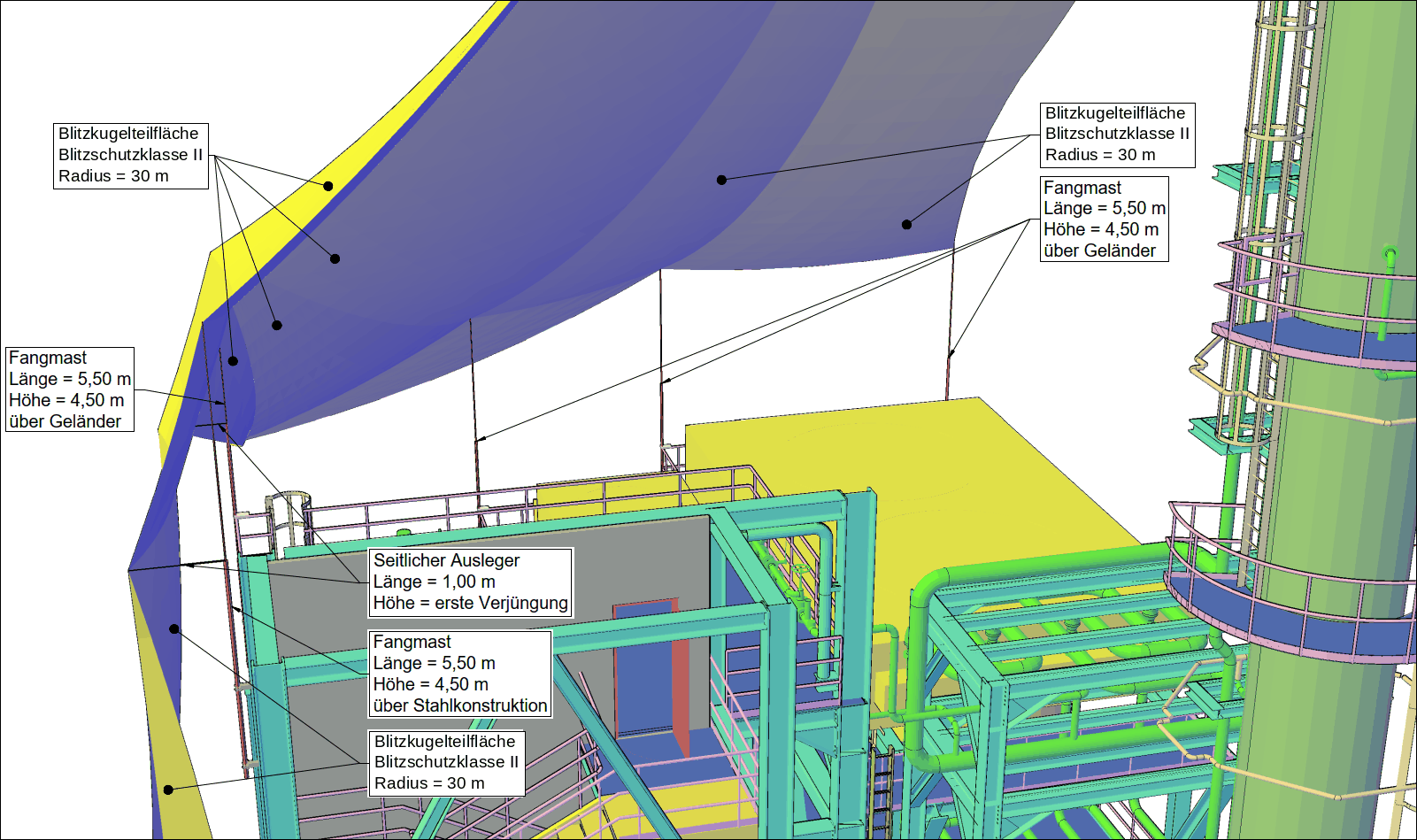

3D-Modell des Schutzbereichs mehrerer Fangmasten über einer Anlage mit Stahlkonstruktion, Blitzkugelteilflächen Blitzschutzklasse II — Schutzbereich der Fangmasten

Erdungsanlagen und Potentialausgleich

Erdungsanlagen sowie Schutz-, Funktions- und Potentialausgleich planen wir als Gesamtsystem – vom Erder im Erdreich bis zum Anschluss technischer Einrichtungen im Gebäude.

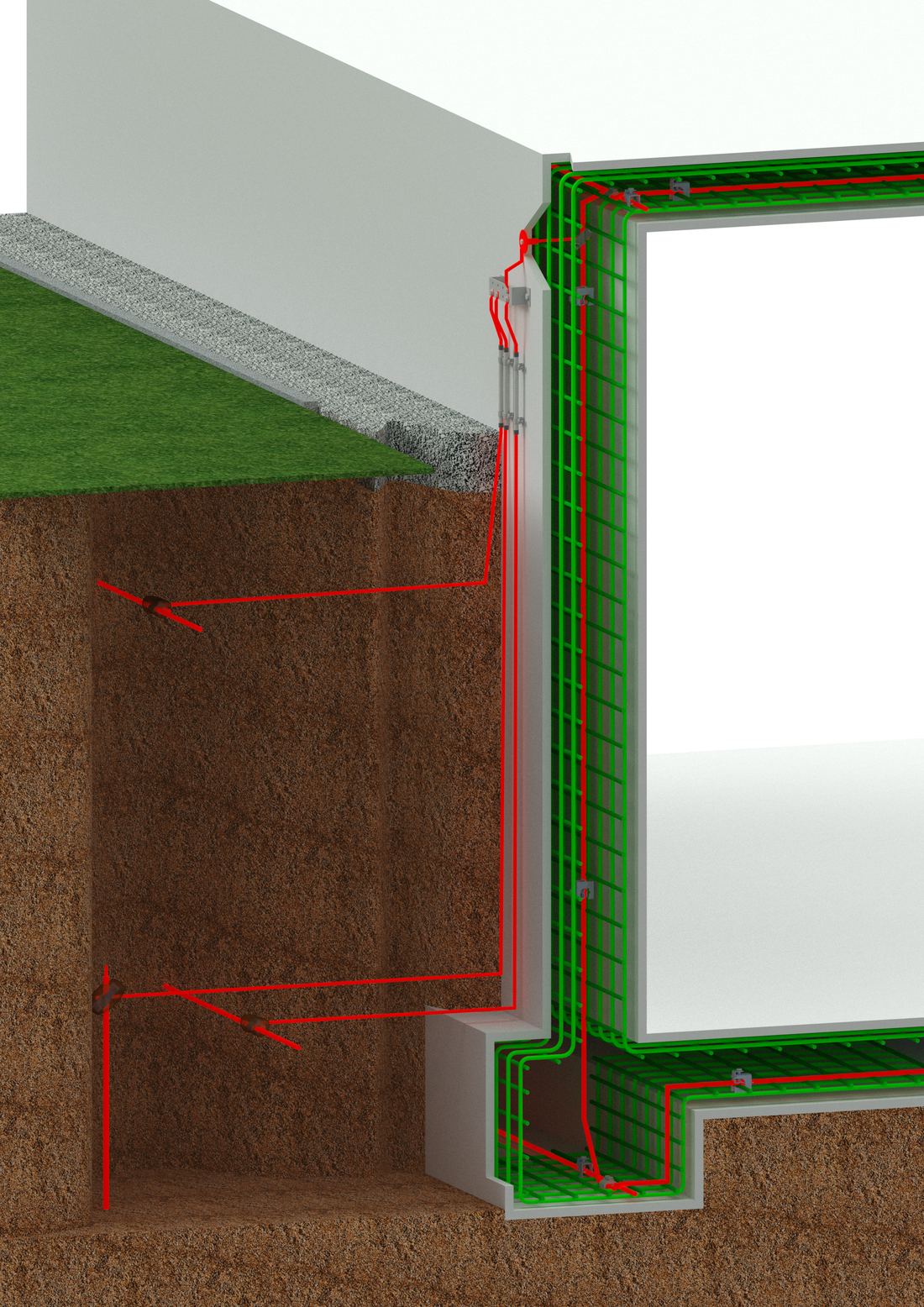

Erdungsanlage eines Gebäudes im Schnitt mit Leitern in der Bewehrung und außenliegenden Erdern — Erdungsanlage eines Gebäudes im Schnitt

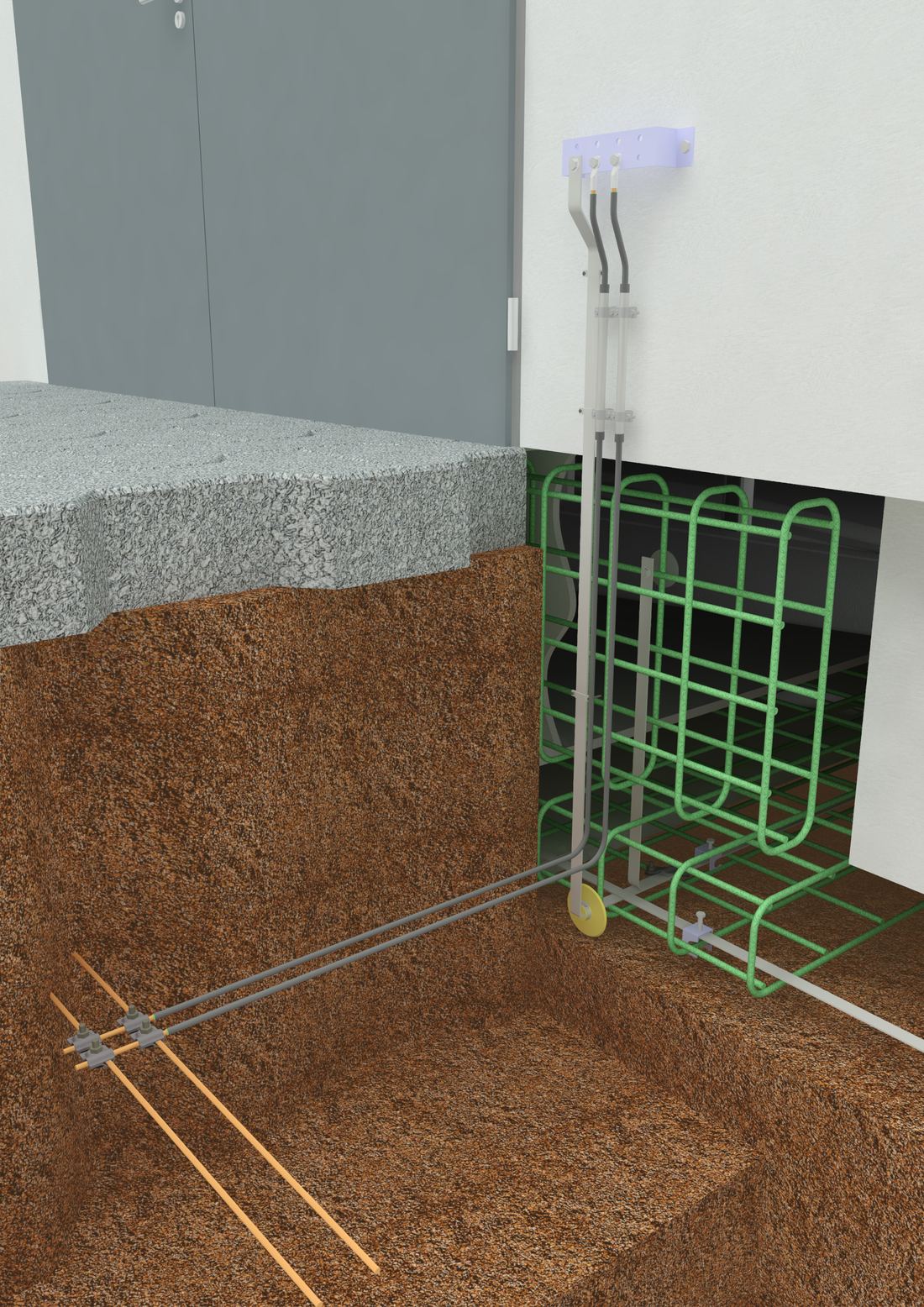

Zwei Ringerder aus Kupferseil zur Stromaufteilung und Funktionspotentialausgleichsleiter aus verzinktem Flachband im Fundament; Anschluss zwischen Potentialausgleichsschiene und Erdungsfestpunkt in V4A — Ringerder und Funktionspotentialausgleichsleiter im Fundamentbereich

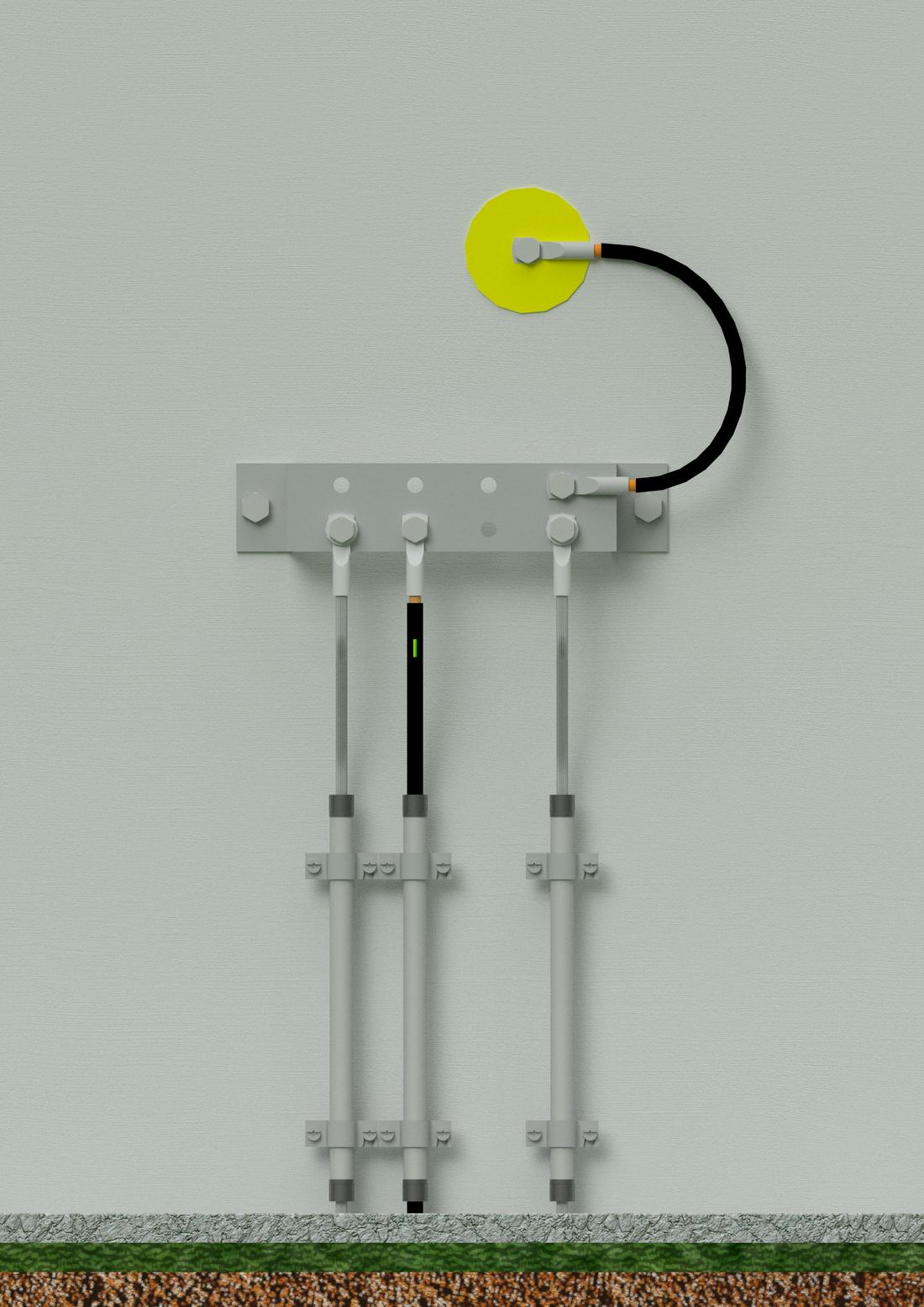

Erdungsfestpunkt und Potentialausgleichsschiene mit Erdeinführungen an einer Wand — Erdungsfestpunkt mit Potentialausgleichsschiene

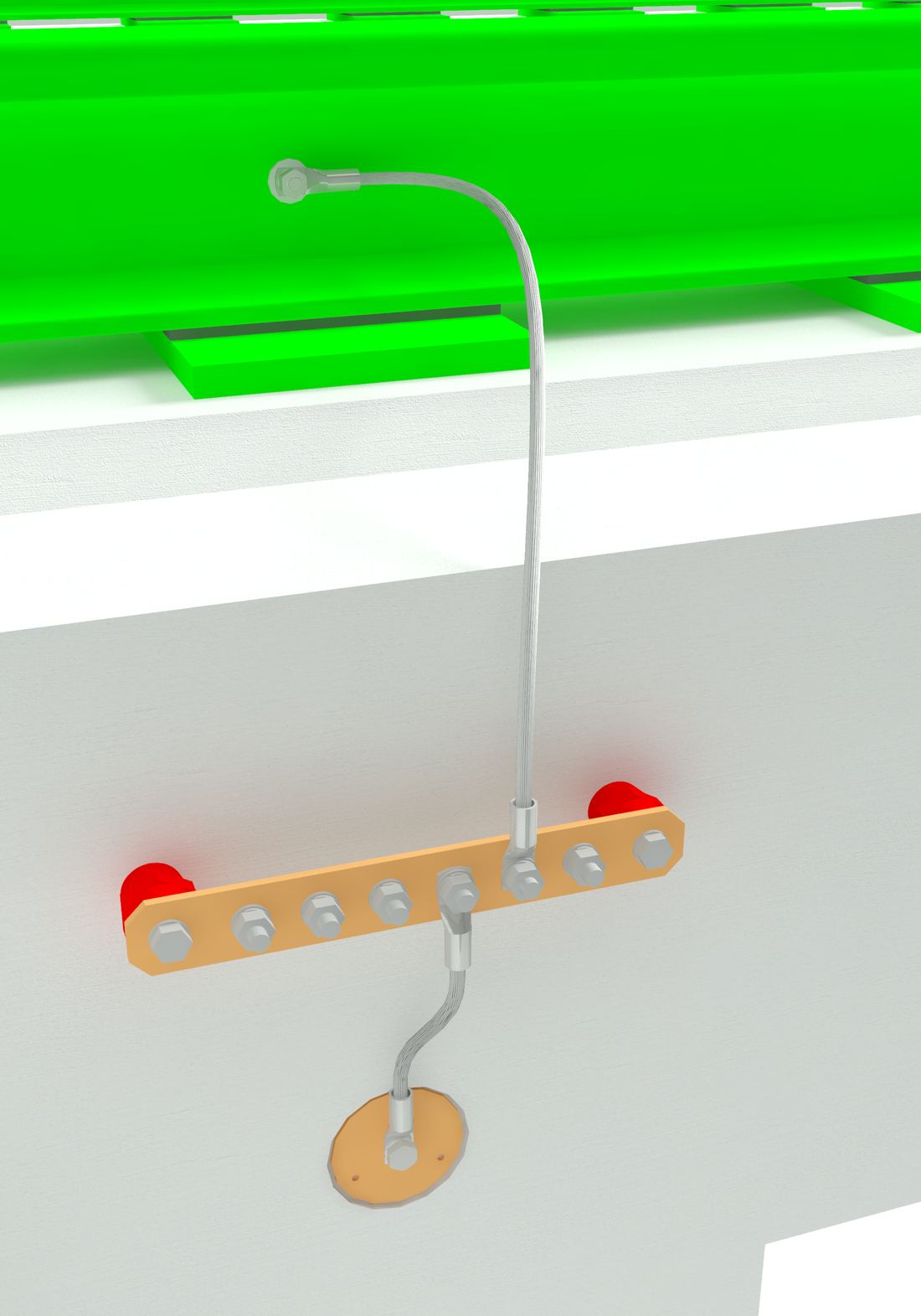

Erdung von Transformatorenschienen über eine isoliert montierte Potentialausgleichsschiene — Erdung von Transformatorenschienen

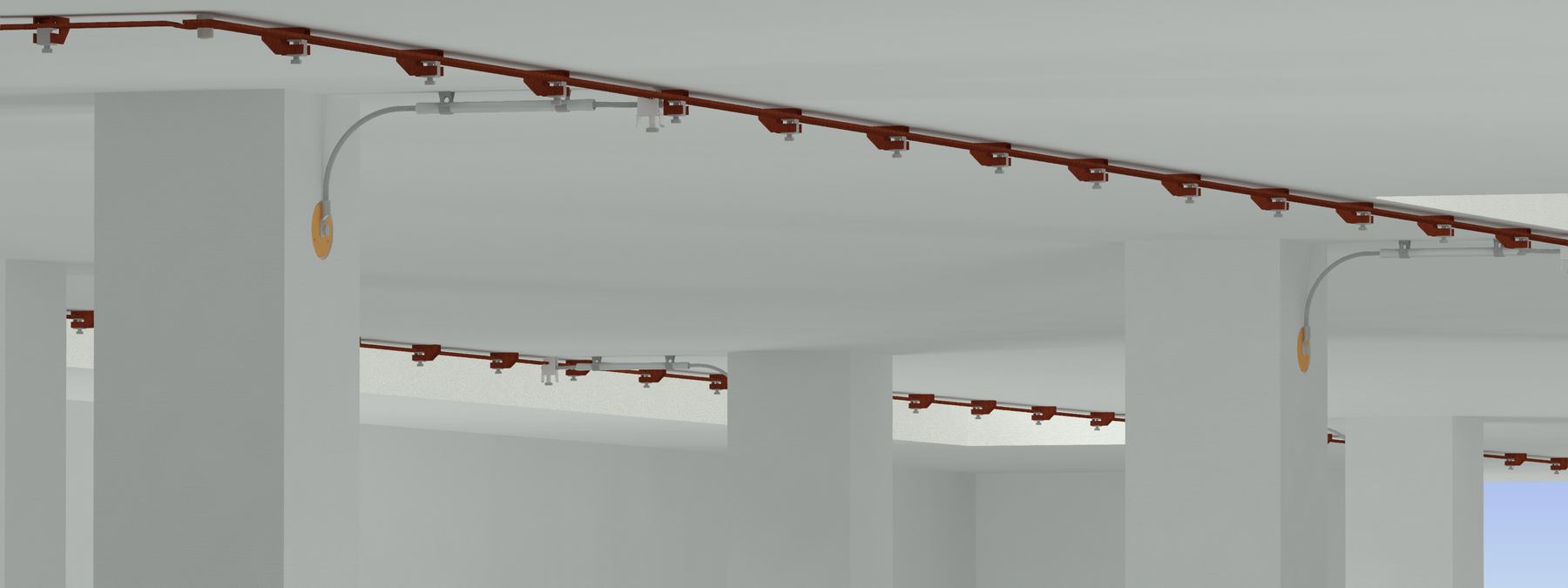

Erdsammelleiter an der Decke mit Anschlüssen an Erdungsfestpunkte in den Stützen — Erdsammelleiter (Ring-Potentialausgleichsleiter) an der Decke

Dokumentation

Die technische Dokumentation erstellen wir mit aktueller Branchensoftware. Die technischen Unterlagen werden zentral archiviert und stehen für Prüfungen oder spätere Änderungen jederzeit bereit.
